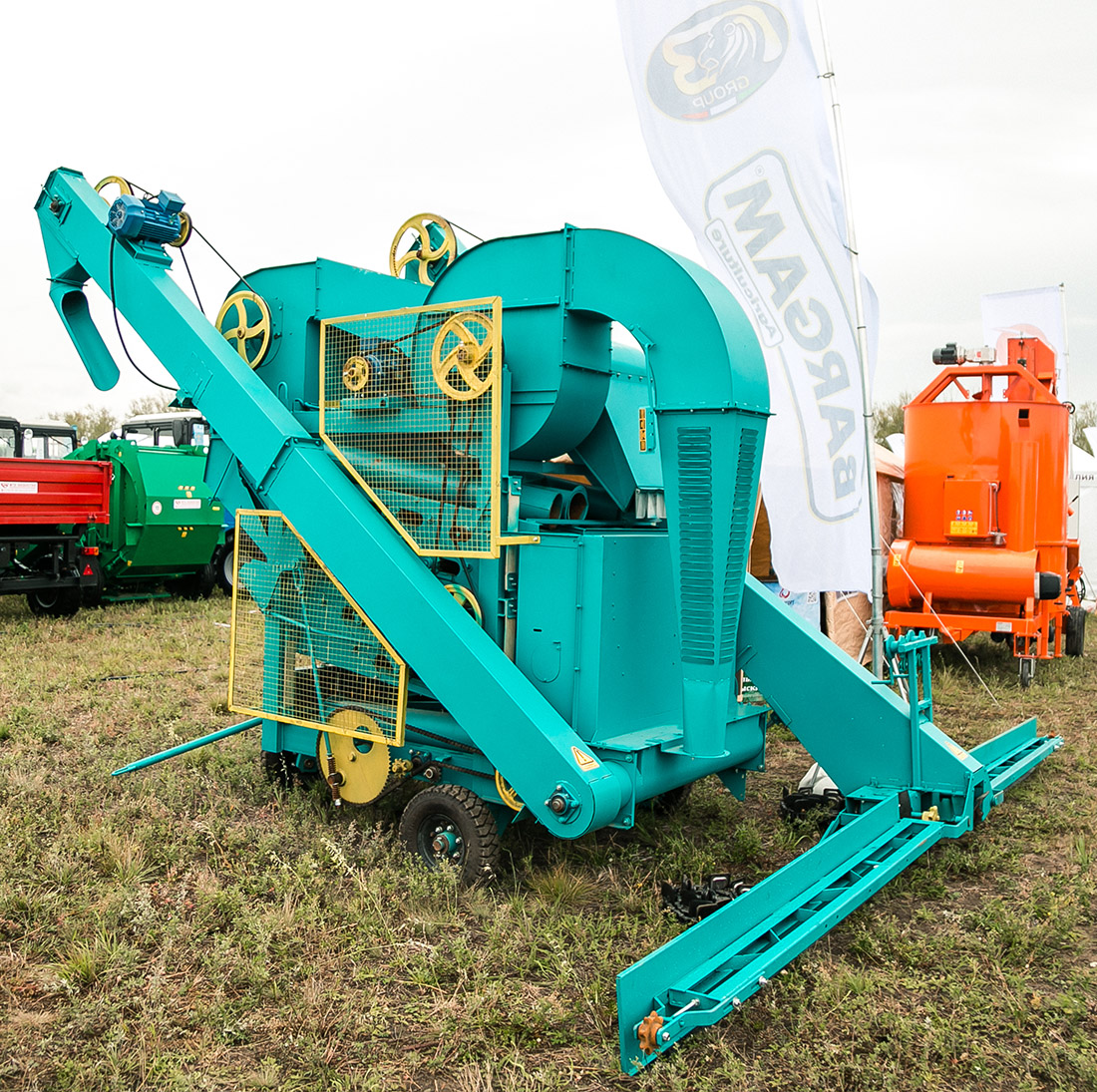

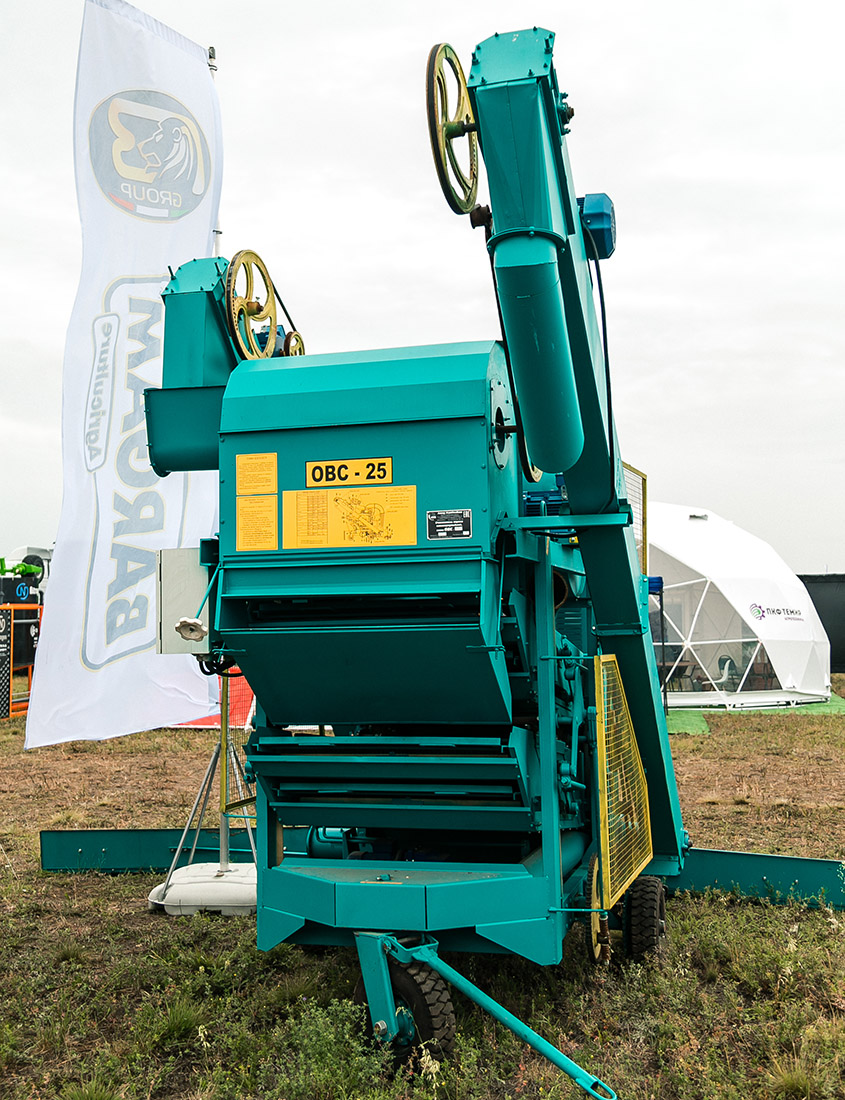

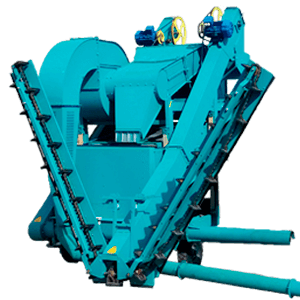

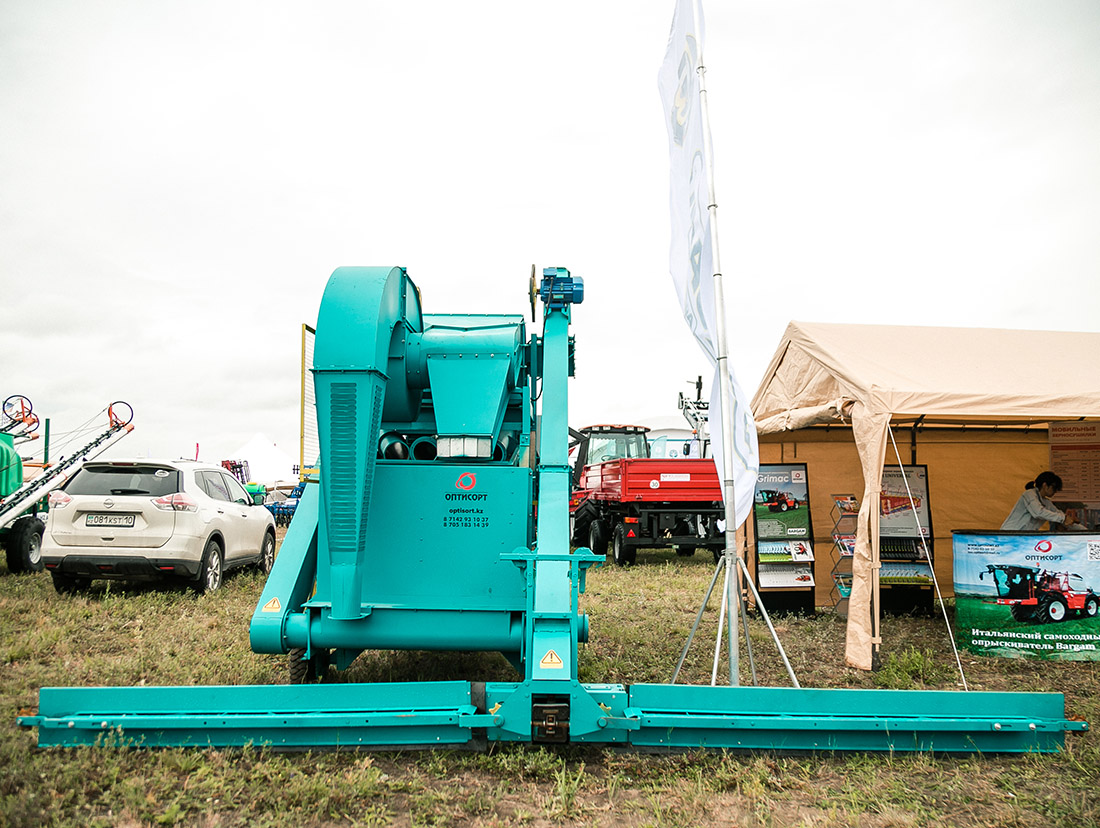

Очиститель вороха самопередвижной ОВС-25
Очиститель вороха самопередвижной предназначен для предварительной и первичной очистки поступающего с поля зернового вороха колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника, семян рапса от примесей на открытых токах во всех сельскохозяйственных зонах страны.
Техническая характеристика
| Очиститель вороха самопередвижной (ОВС-25) | Ед . из-я | Значение |
|---|---|---|
|
Номинальная производительность за час основного времени на пшенице с объемной массой 760 г / л: - на предварительной очистке влажностью до 20% и содержанием сорной примеси до 10%; |
т/ч | 25 |
| - на первичной очистке влажностью до 16% и засоренностью не более 10% | т/ч | 12 |
| Масса, не более | кг | 1840 |
| Установленная мощность, не более | кВт | 9,5 |
| Габаритные размеры в рабочем положении | ||
| - длина | мм | 5090 |
| - ширина | мм | 6200 |
| - высота | мм | 3280 |
| Ширина захвата питателями | мм | 4280 |
| Срок службы | лет | 8 |
Устройство и работа машины

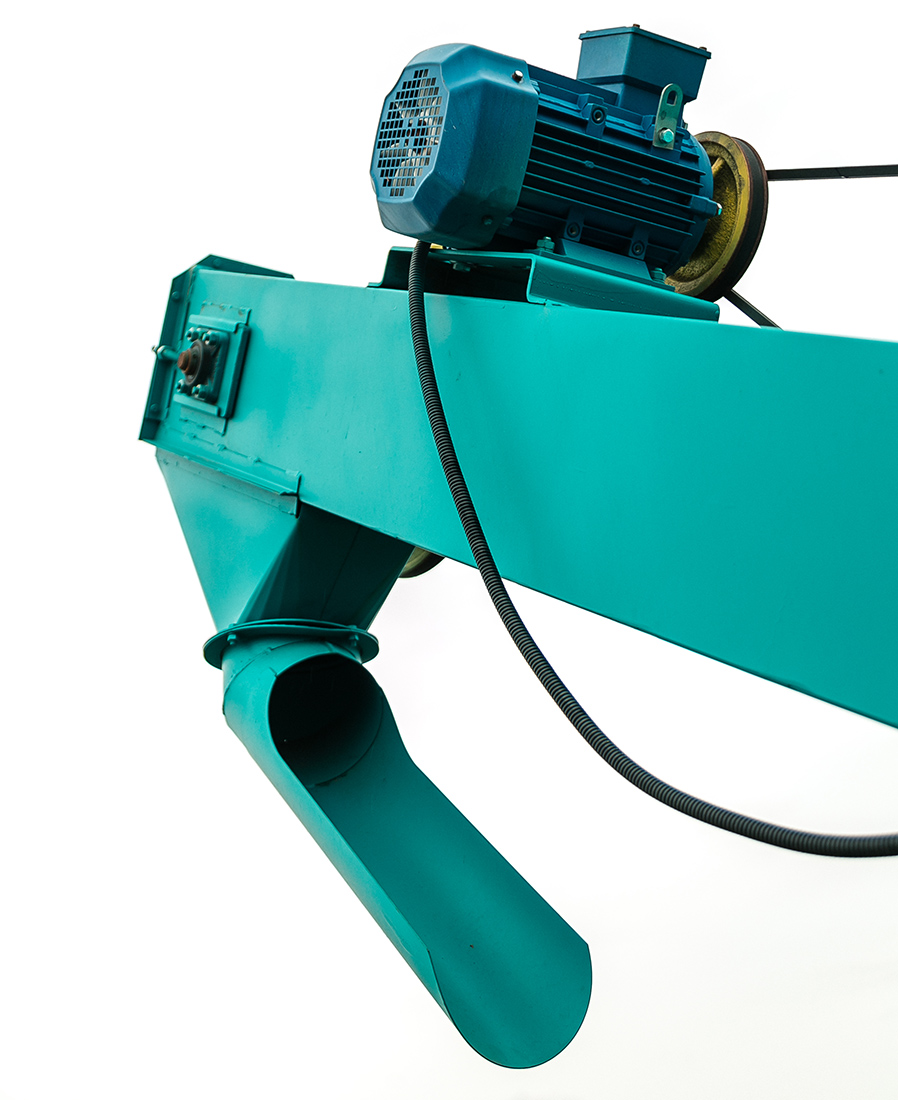

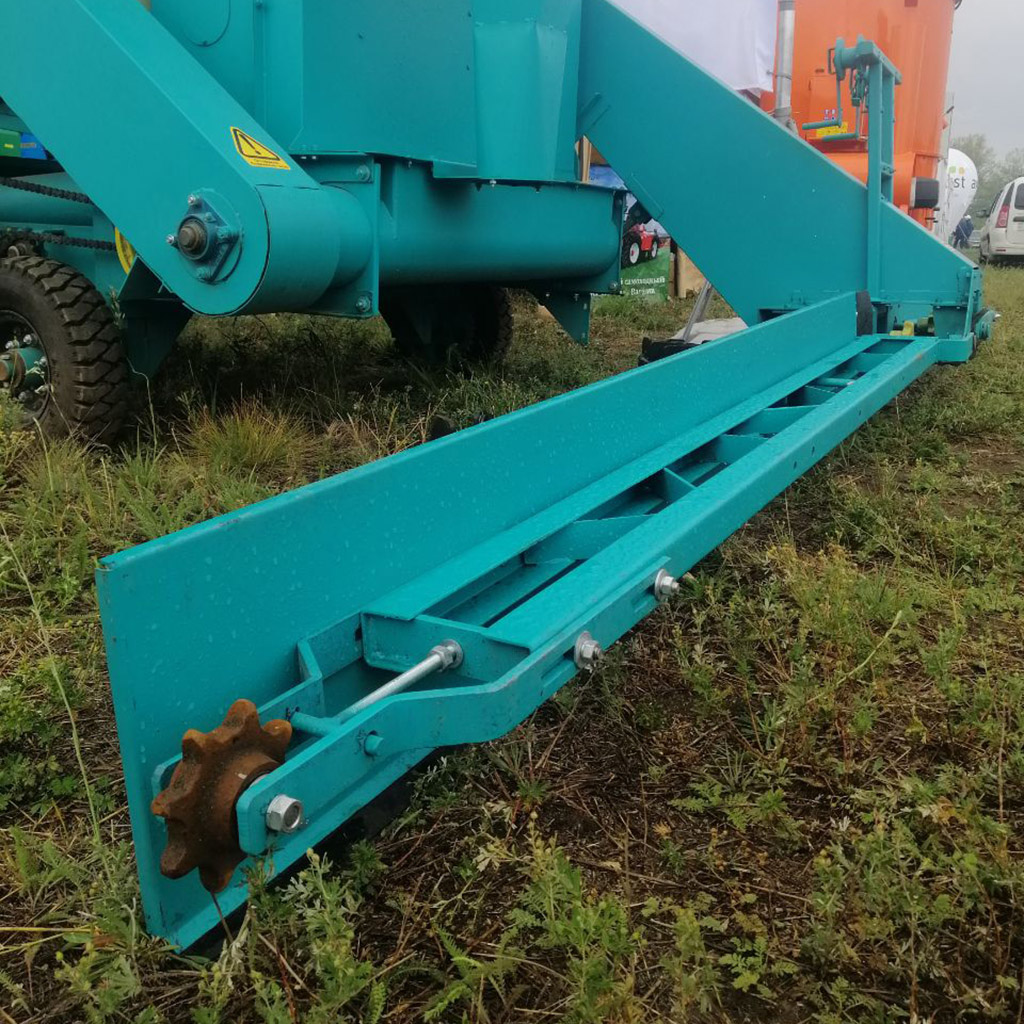

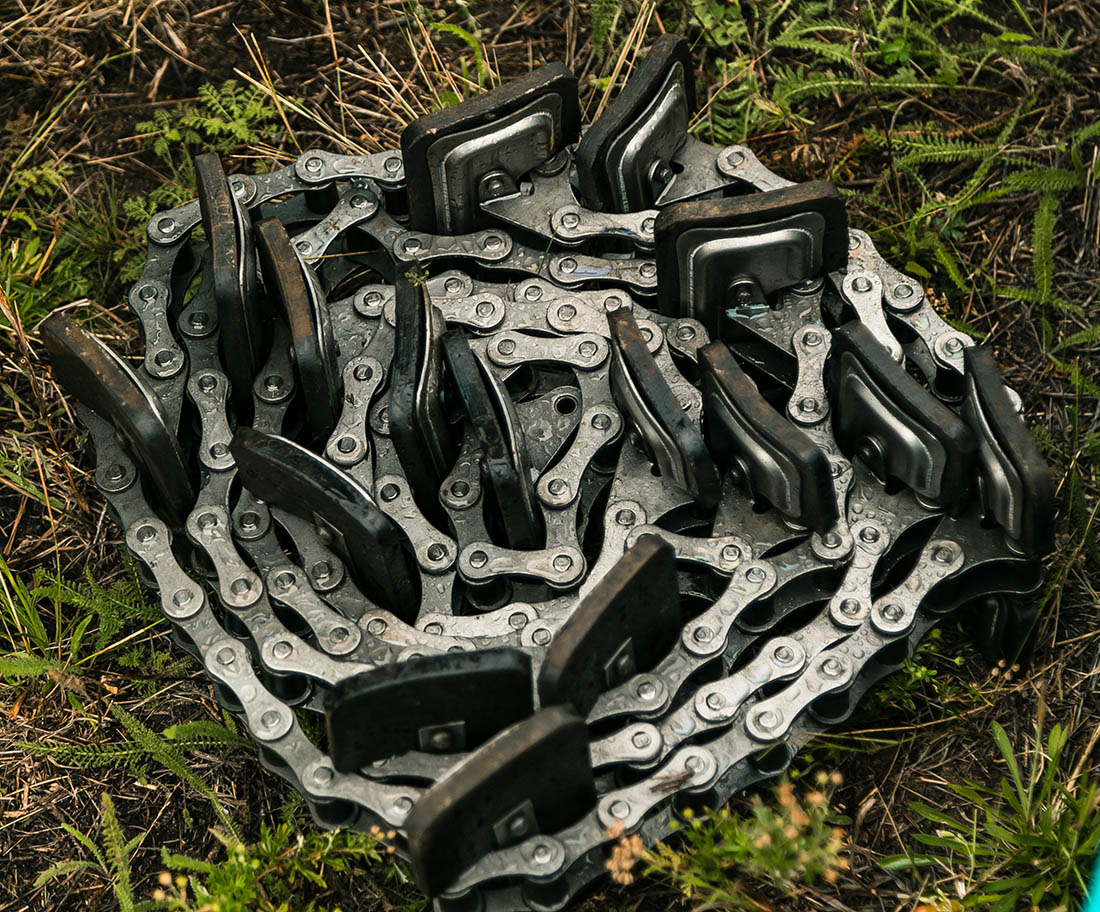

При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону. Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов.
